導讀
前兩期為大家介紹了3DDFM這款產品的背景、起源、優勢、企業價值等情況，本期，我們采訪了近百家客戶，整理了客戶關于開目3DDFM的八大常見問題，為大家解析開目3DDFM的實施關鍵。

通常而言，企業保持核心競爭力就要做到高質量、低成本。在實際生產過程中，不少企業由于在產品設計環節考慮不周，大量設計隱患流入到生產端，導致可制造性差，產品缺陷率高，生產成本也居高不下。為解決上述問題，促進企業降本增效、高質量發展，產品設計環節的可制造分析具有重要意義。

開目3DDFM作為一款基于三維CAD系統的面向可制造性設計的應用，能夠輔助設計、工藝、制造工程師在產品設計階段就考慮設計的可制造性，通過對設計模型的可制造性檢查和校驗，提前發現并修改設計缺陷，提高產品質量，縮短研制周期，降低生產制造成本。

關于開目3DDFM，您是否會有以下疑問？

01 開目3DDFM適用于哪些部門和人群？

（1）企業產品研發部門（產品設計人員及設計評審人員使用）。
（2）企業工藝設計部門（工藝人員及工藝審查人員使用）。

建議使用模式：

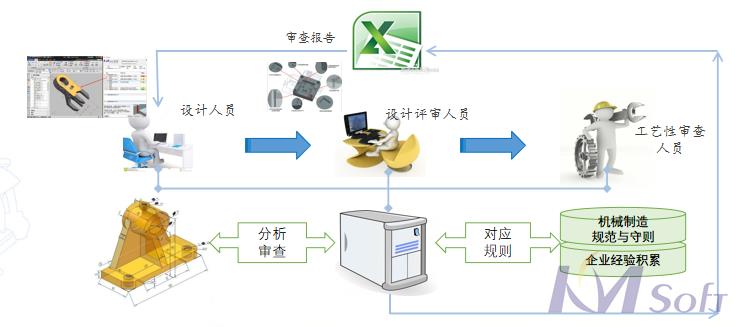

DFM初期由工藝評審人員使用，在此過程中總結出本企業所需要的工藝審查規則，并確定規則中的參數；之后可以推廣到產品設計人員使用，邊設計邊審查，及時發現設計問題并修改；此外，設計評審人員、工藝人員和工藝審查人員也可使用。


說明：在開目3DDFM中會記錄審核的結果和模型的對應關系，如果設計人員第一次審查后，根據審查結果進行了修改；修改之后沒有第二次審查就傳給了工藝評審人員或工藝人員，系統會提示此模型系統中的審查記錄與本模型不匹配。

02 開目3DDFM后臺知識庫里的規則來自何處？能夠滿足日常審查工作需要嗎？

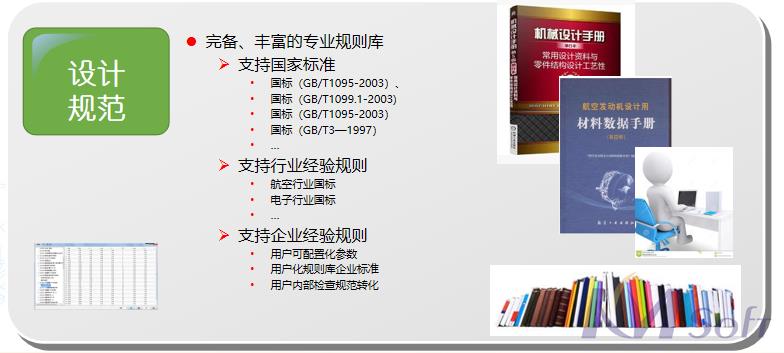

后臺知識庫里面的規則來源三個地方：
（1）國標、航標等標準技術手冊。
（2）正式出版的書籍、手冊：如《面向制造和裝配的產品設計指南》、《機械設計手冊》等。
（3）企業積累的工藝知識經驗。

后臺知識庫有近千條規則，可以滿足企業常規的工藝審查要求；對于企業的特殊審查需求，可以由用戶結合實際情況擴充規則，最大限度地滿足審查需要。


03 只要規則能描述出來，開目3DDFM均可實現嗎？


開目3DDFM實現某條規則通常包括以下步驟，以規則“孔到邊的距離不能小于5mm“為例：
（1）找到特征。如：找到所有的孔，以及孔周圍的邊。
（2）計算出值。如：計算出所有孔與所有邊的距離。
（3）報告結果。把距離超過規則指定值（5mm）的邊和孔成對地報告出來。

在開目3DDFM進行審查時，如果特征不能準確識別出來，或者沒有可靠的算法計算出值，此類規則開目3DDFM就不可實現。

如規則為：鑄造凸臺的高度應小于指定值。如果不能確定什么樣的特征叫“鑄造凸臺“，就找不到特征，這條規則則不可實現?！静荒茏R(shí)別出特征】

如規則為：裝配過程中零件之間不能有干涉。零件在實際裝配過程中是否與其它零件發生干涉與零件裝配的順序相關，如果產品裝配順序存在不確定性，由此算法無法確定，此規則不合適。【算法不可靠】

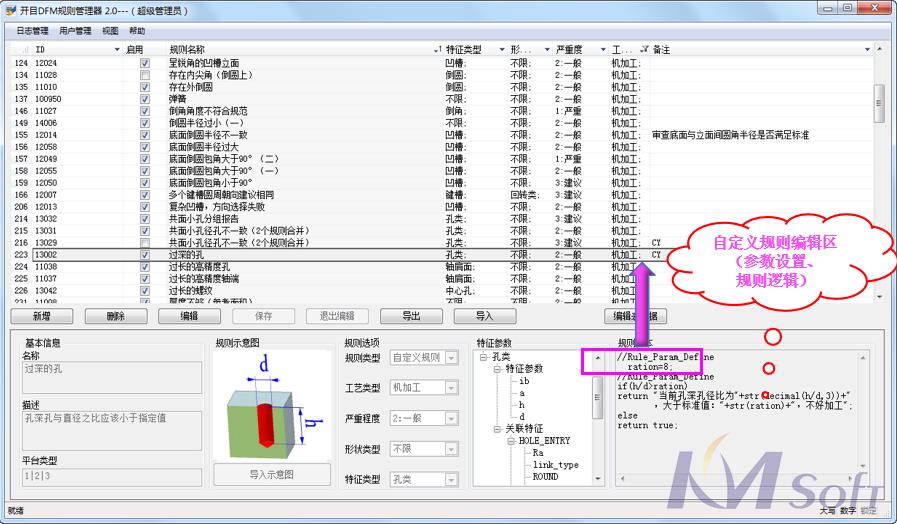

04 用戶可以自行增加開目3DDFM規則嗎？


開目3DDFM規則的擴展有兩類：一類是用戶自己擴展；另一類由廠商擴展。

若需擴展的規則涉及的特征、特征的參數均已開放，則用戶可以自己修改或擴展。
若需擴展的規則涉及的特征還沒有識別出來，則只能由廠商來擴展。


如果用戶自己擴展規則，則需要進行培訓，培訓時間2-3天。


05 開目3DDFM支持哪些專業的工藝審查？

開目3DDFM提供對機加、鈑金、注塑、裝配、鑄造、彎管、焊接、增材、標注、標準化、工程圖等11個專業設計規范。其中：
標注審查：是指檢查尺寸標注、形位公差標注、粗糙度標注及精度的標注是否符合國家標準。
標準化審查：標準化審查設計的產品是否符合設計規范，也叫規范性檢查，比如設計模型上必須要填寫物料號，表面粗糙度信息不能為空等。
工程圖審查：針對二維圖上尺寸標注是否符合規范，標題欄中的零件代號或名稱不能為空等。

06 模型沒有標注尺寸能夠進行檢查嗎？


開目3DDFM有尺寸標注類的規則，也有部分機加規則與標注無關。

如“軸段精度較高，肩部應該有退刀槽或倒圓”，此類規則需要通過標注來表達加工精度（如果沒有尺寸則按照默認精度審查），故此類模型需要尺寸標注；也有部分規則根據模型的幾何形狀即可判定設計是否合理，故此類模型規則與尺寸標注無關。

07 開目3DDFM有哪些方法讓檢查出來的結果簡單易懂？


開目3DDFM提供了以下途徑方便用戶看懂結果并進行修改：


（1）對已通過的規則和未通過的規則分類顯示，精確關注到未通過的規則。

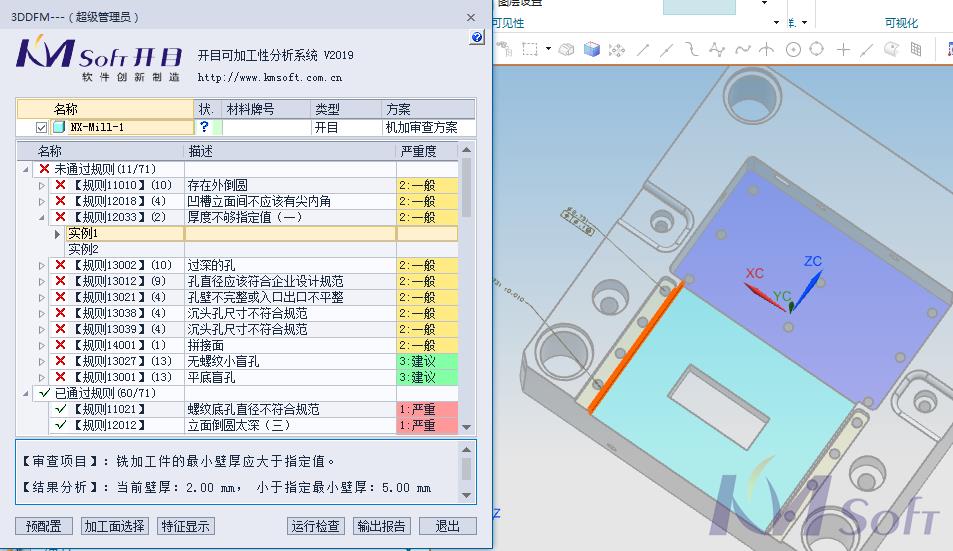

（2）針對未通過的實例（如上圖），在模型上亮顯對應的特征；在下方顯示出對應的規則內容，以及審查結果分析。

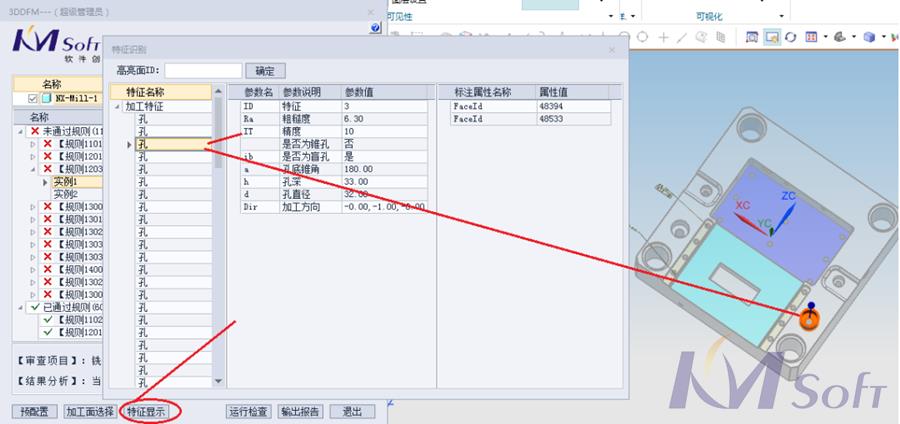

（3）可查看每個特征的詳細參數，如下圖所示。


08 開目3DDFM的實施周期一般多長？多長時間可見效？


開目3DDFM的一般實施周期為1-3個月，如果系統自帶的規則基本能滿足企業要求，則培訓結束開始使用時即能見效；如果有較多個性規則要開發，則規則開發完成后即可見效。
（1）啟動及培訓（1周）。
（2）現有規則參數調整和使用（2周）。
（3）定制規則收集及開發（4-6周）。
（4）驗收及技術服務（1周）。
